Реле промежуточные ПЭ41, ПЭ41‑М
Документация:
Руководство по эксплуатации(5.99 МБ)
3960 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Реле промежуточные ПЭ41, ПЭ41‑М применяются в схемах защиты, управления и автоматики электроэнергетического оборудования для коммутации электрических нагрузок в цепях постоянного тока номинальным напряжением от 24 до 230 В и переменного тока номинальным напряжением от 24 до 400 В частоты 50 и 60 Гц.
Структура условного обозначения
Особенности
- Количество контактов до 6 групп в разных сочетаниях замыкающих и размыкающих;
- Время срабатывания быстродействующих реле ПЭ41 для защит сверхвысокого напряжения до 10&
- Порог срабатывания реле находится в пределах 0,6-0,7 Uном постоянного тока и 0,6-0,8 Uном переменного тока; а порог отпускания – не менее 0,15 Uном, что препятствует ложному срабатыванию реле;
- Потребляемая мощность обмоток напряжения постоянного тока не более 6Вт, переменного тока не более 10ВА, что обеспечивает возможность включения и особенно отключения реле маломощными контактами измерительных реле;
- Коммутационная способность контактов реле позволяет управлять обмотками включения и отключения вакуумных и масляных выключателей;
- Имеется возможность визуального наблюдения за состоянием и перемещением контактов без снятия корпуса (прозрачная крышка в месте расположения контактов), а также в исполнении с модулем через прозрачный корпус;
- Конструкция реле обеспечивает установку выступающим монтажом на вертикальной поверхности креплением винтом или на DIN-рейке с передним или задним присоединением проводов (в одном исполнении без дополнительных деталей, шпилек и т.п.). Рабочее положение реле в пространстве произвольное;
- Негорючесть и огнестойкость по требованиям для необслуживаемых устройств:
- корпуса до 650 °С;
- клеммники и детали удерживающие токоведущие части – до 960°С; - По стойкости к механическим воздействиям и основным параметрам и характеристикам реле пригодны для применения на АЭС, класс 3Н, 4Н в соответствии с НП 306.2.141‑2008;
- Выводы реле допускают присоединение двух проводов сечением 0,12‑1,5 мм2 под пайку и 0,75‑2,5 мм2 под винт;
- Контакты реле - замыкающие и размыкающие;
- Схемы подключения, габаритные, присоединительные размеры, сочетание контактов (род и число) реле ПЭ41, ПЭ41‑М соответствуют и обеспечивают возможную замену реле РП17‑1, РП17‑4, РП17‑5, РП221, РП222, РП225.
Эксплуатация
Реле ПЭ41, ПЭ41‑М изготавливаются в исполнениях У3 и Т3. Оптимальными условиями для использования реле являются:
- температура окружающей среды от -40 до +55ºС;
- воздействие вибраций в диапазоне частот: до 15 Гц с ускорением 3g, от 15 до 100 Гц с ускорением 1g.

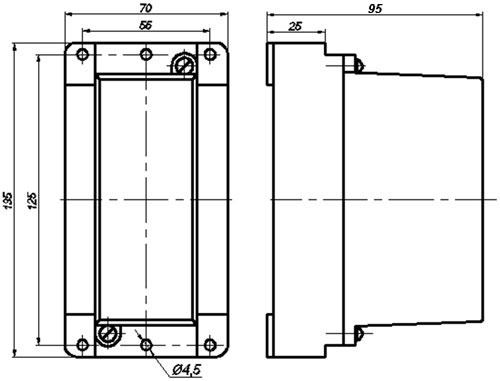

Рис.1. Габаритные, установочные и присоединительные размеры реле с винтовыми зажимами с передним или задним присоединением проводников

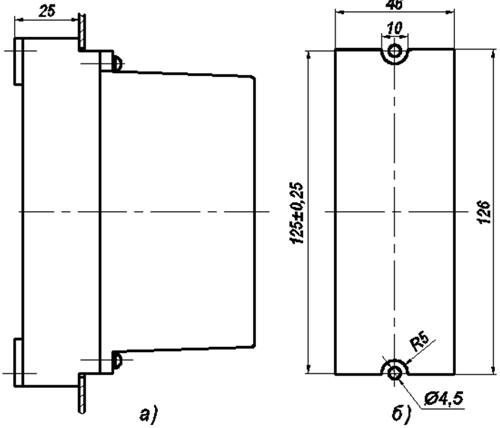

Рис.2. Крепление на панели реле с винтовыми зажимами с задним присоединением проводников
Характеристики
Номинальное напряжение коммутируемой цепи, В:
|
24-230 24-400 |
Минимальный ток контактов, А:
|
0,02 0,01 |
Степень защиты по ГОСТ14254-96:
|
IР40 IР10 |
Испытательное напряжение изоляции,В:
|
2 500 2 500 550 550 |
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, МОм, не менее:
|
20 6 |
Механическая износостойкость, циклов ВО, не менее | 500 000 |
Коммутационная износостойкость, циклов ВО, не менее | 100 000 |
